DN8 1SN AK
Instrukcja odczytywania indeksów – przewody hydrauliczne gotowe
Indeks towaru (kod przewodu) opisuje:
-
typ i średnicę przewodu (DN + oplot)
-
typ końcówek (lewa/prawa strona)
-
długość przewodu w mm
Dzięki temu po samym indeksie można określić, jaki to przewód i jakie ma zakończenia.
1) Oznaczenia końcówek (przyłączy)
W indeksach stosowane są skróty:
-
A – końcówka prosta z nakrętką
-
B – końcówka prosta z gwintem zewnętrznym
-
K90 – końcówka kolankowa 90° z nakrętką
-
K45 – końcówka kolankowa 45° z nakrętką
Końcówki występują zawsze w parze: Lewa strona – Prawa strona przewodu.
2) Oznaczenia przewodu (wąż)
-
DN – średnica wewnętrzna przewodu (np. DN06, DN10, DN12 itd.)
-
1SN – wąż hydrauliczny jednooplotowy
-
2SN – wąż hydrauliczny dwuoplotowy
3) Długość przewodu
-
długości podawane są zawsze w milimetrach (mm)
np. 500 = 500 mm, 1200 = 1200 mm
4) Budowa indeksu – schemat
Standardowy zapis indeksu:
[końcówka lewa] – [końcówka prawa] – [DN typ węża] – [długość w mm] – [rozmiar gwintu]
Czyli np.:
AA DN10/1 1000 18/18
6) Jak dobrać przewód na podstawie indeksu (krótko)
Klient powinien zweryfikować 3 rzeczy:
-
DN (średnica wewnętrzna przewodu)
-
1SN / 2SN (ilość oplotów i wytrzymałość)
-
typ końcówek po obu stronach + długość w mm
Filtry
Filtry
w kategorii: DN8 1SN AK
Wybrane
Cena
Marka
Stan
Dostępność
Wysyłka w
Nowość
Promocja
Lista produktów
Filtry
Filtry
w kategorii: DN8 1SN AK
Wybrane
Cena
Marka
Stan
Dostępność
Wysyłka w
Nowość
Promocja
Lista produktów

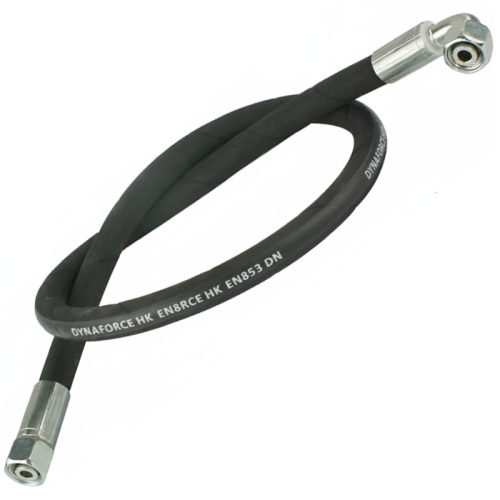

Zakute przewody hydrauliczne gotowe jednooplotowe to najszybsze i najpewniejsze rozwiązanie w hydraulice siłowej, gdy liczy się czas naprawy, niezawodność oraz bezpieczeństwo pracy maszyny. Gotowy przewód hydrauliczny posiada profesjonalnie dobrane końcówki oraz tuleje zaciskowe, dzięki czemu jest od razu przygotowany do montażu w układzie — bez docinania, dobierania elementów i zakuwania na miejscu. To szczególnie ważne w rolnictwie i w serwisie terenowym, gdzie każda godzina przestoju oznacza realne straty i opóźnienia prac.
Przewody zakute stosowane są powszechnie w ciągnikach rolniczych, ładowaczach czołowych, przyczepach wywrotkach, prasach, opryskiwaczach, kombajnach, a także w maszynach budowlanych (koparki, ładowarki) i w instalacjach przemysłowych. Służą do zasilania oraz sterowania siłownikami i napędami hydraulicznymi, pracy rozdzielaczy, szybkozłączy, bloków zaworowych oraz innych elementów układu. Dzięki szerokiej dostępności wariantów można dobrać przewody o różnych długościach i średnicach (DN), z końcówkami prostymi lub kątowymi (45° / 90°), co ułatwia dopasowanie do konstrukcji maszyny i przebiegu instalacji.
W tej kategorii znajdują się przewody jednooplotowe. Przewody jednooplotowe sprawdzają się w układach o typowych parametrach roboczych, gdzie wymagana jest elastyczność i szybka wymiana przewodu. Odpowiedni dobór oplotu ma ogromne znaczenie dla żywotności przewodu, ograniczenia wycieków oraz bezawaryjnej pracy hydrauliki siłowej.
Dobierając gotowy przewód hydrauliczny należy zwrócić uwagę na: długość przewodu, średnicę (DN), rodzaj oplotu (1-oplot / 2-oplot), typ i standard końcówek (np. metryczne i calowe), parametry ciśnienia roboczego oraz zastosowanie w maszynie. Właściwie dobrany przewód minimalizuje spadki ciśnienia, ogranicza naprężenia na końcówkach, zapewnia szczelność połączeń i pozwala utrzymać pełną sprawność układu nawet w ciężkich warunkach pracy.
Zajrzyj do instrukcji na górze strony – znajdziesz tam wskazówki doboru długości, średnicy i rodzaju końcówek przewodu.
