Regulator przepływu zawór hydrauliczny prędkości proporcjonalny 12V 60l/min

AMBERLINE

Przejdź do sekcji Opinie

Udostępnij

1 615,00 zł

Dostępność:

dostępny

Czas wysyłki: 24 godziny

Zestaw służący do sterowania przepływem oleju za pomocą sygnału elektrycznego. W przypadku sterowania posuwem taśmy, elektryczny regulator zapewnia kontrolę nad prędkością ruchu taśmy za pomocą sygnału elektrycznego.

Przejdź do pełnego opisu

Ilość

szt.

Dostawa

od 0,00 zł - InPost Paczkomat® 24/7

Przewidywalny czas dostawy: 1-2 dni robocze.

Opis

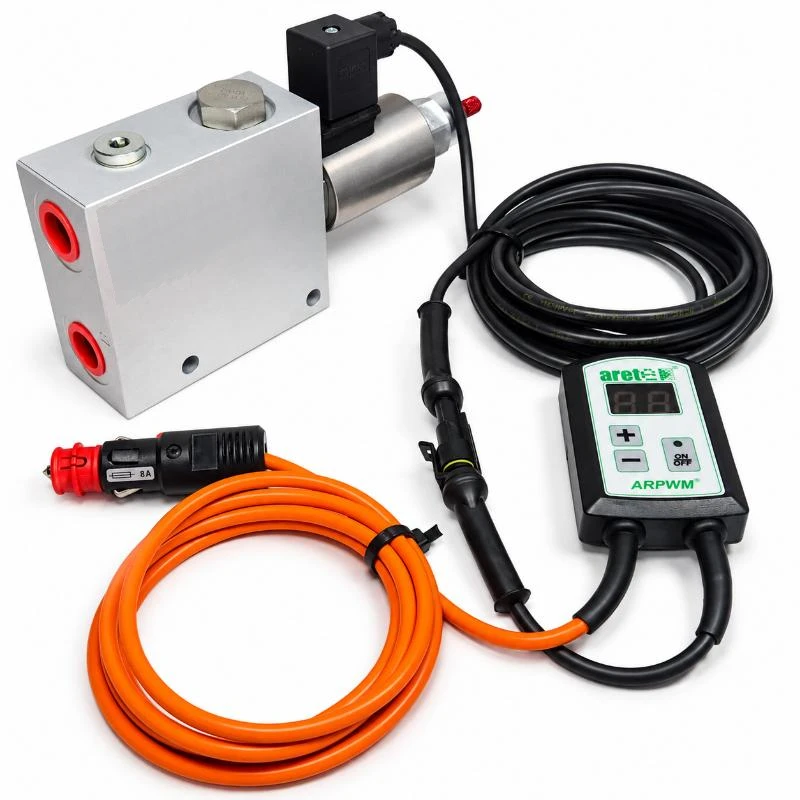

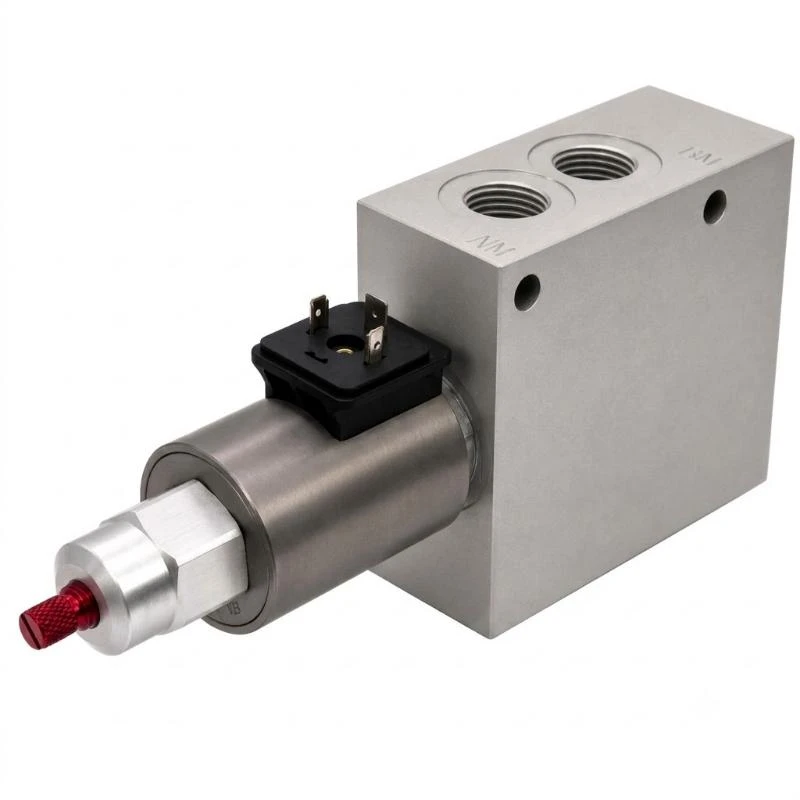

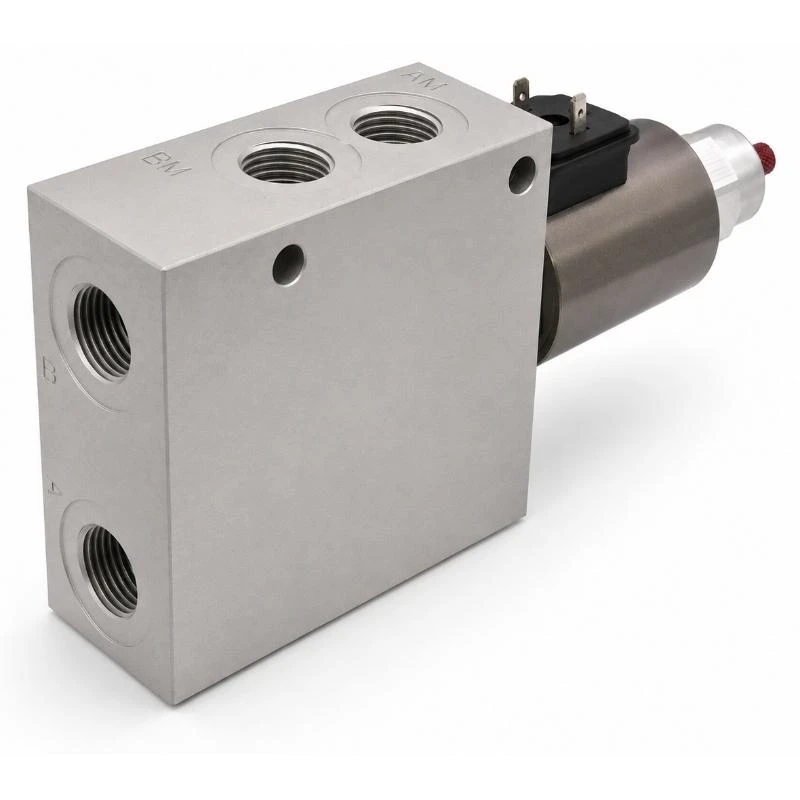

Regulator przepływu proporcjonalny z zaworem zwrotnym 3 drogowy + sterownik

Zadaniem regulatora jest:

- utrzymanie stałego przepływu oleju niezależnie od zmian ciśnienia na pompie,

- płynna regulacja wielkości strumienia, czyli prędkości ruchu odbiornika,

Strumień oleju z pompy (kanał „A”) jest dzielony na strumień priorytetowy (kanał „AM”) oraz strumień resztkowy (kanał „B”) odprowadzany do zbiornika.

Kanał „BM” można zaślepić lub podpiąć powrót z odbiornika np. silnika.

Regulator wyposażony jest w zawór zwrotny umożliwiający ruch odbiornika w obie strony (regulacja strumienia tylko w 1 stronę )

Funkcja przydatna np. przy sterowaniu posuwu taśmy rozrzutnika, w przypadku zacięcia można cofnąć w drugą stronę i ponownie napędzić układ.

Parametry:

blok zaworowy: aluminium anodized

przyłącza: gwinty wewnętrzne 1/2”

przepływ znamionowy port A B AM BM: 60 l/min

max strumień na wejściu 1: 114l/min

ciśnienie max port 1: 207 bar

napięcie znamionowe: 12V

cykl pracy: ciągła

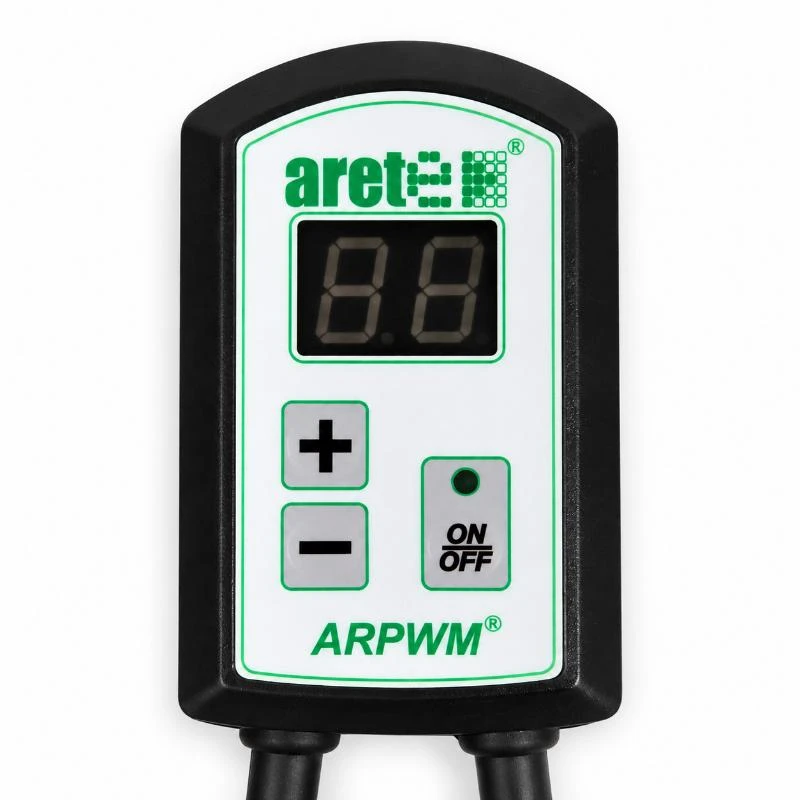

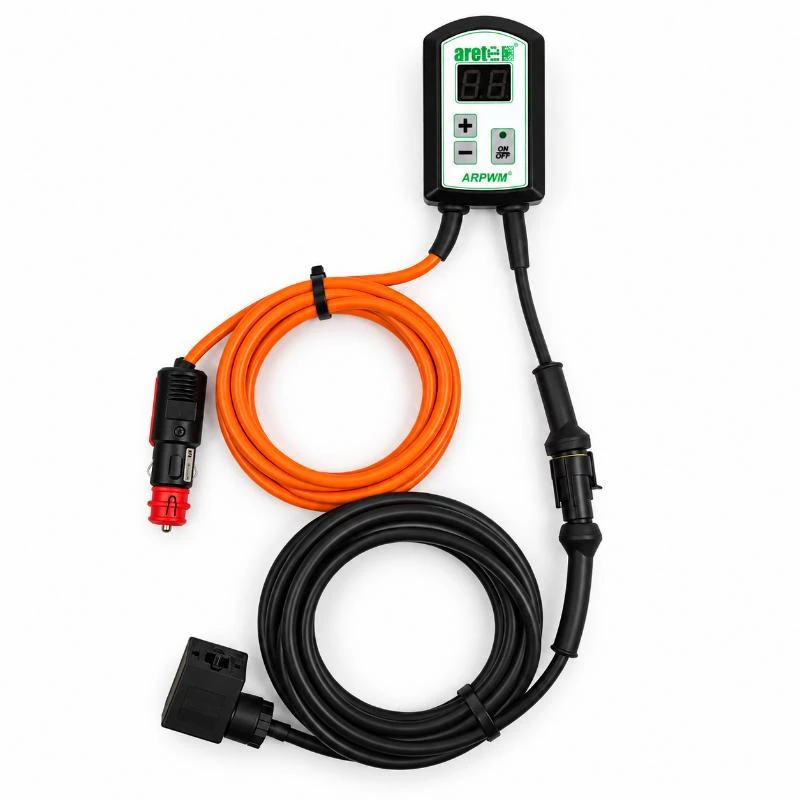

Sterownik ARPWM umożliwia precyzyjne sterowanie elektrozaworami proporcjonalnymi za pomocą sygnału PWM, bez kompensacji prądowej.

Kompatybilny z instalacjami 12/24 V, z możliwością wyboru złącza zasilającego. Maksymalna obciążalność prądowa wyjścia elektrozaworu wynosi 4A.

Intuicyjna obsługa za pomocą trzech przycisków oraz wysoka niezawodność to podstawowe cechy tego urządzenia.

Sterownik umożliwia dowolne ustawienie zakresu pracy elektrozaworu poprzez odpowiedni dobór parametrów PWM minimalnego i maksymalnego.

Dodatkowo możliwe jest ustawienie czasu rampy dla funkcji soft start i soft stop w zakresie od 0,1 do 10 sekund oraz regulacja częstotliwości sygnału PWM w zakresie od 60 do 250 Hz.

Dzięki tym funkcjom sterownik może precyzyjnie kontrolować dowolny zawór proporcjonalny w pełnym zakresie jego działania.

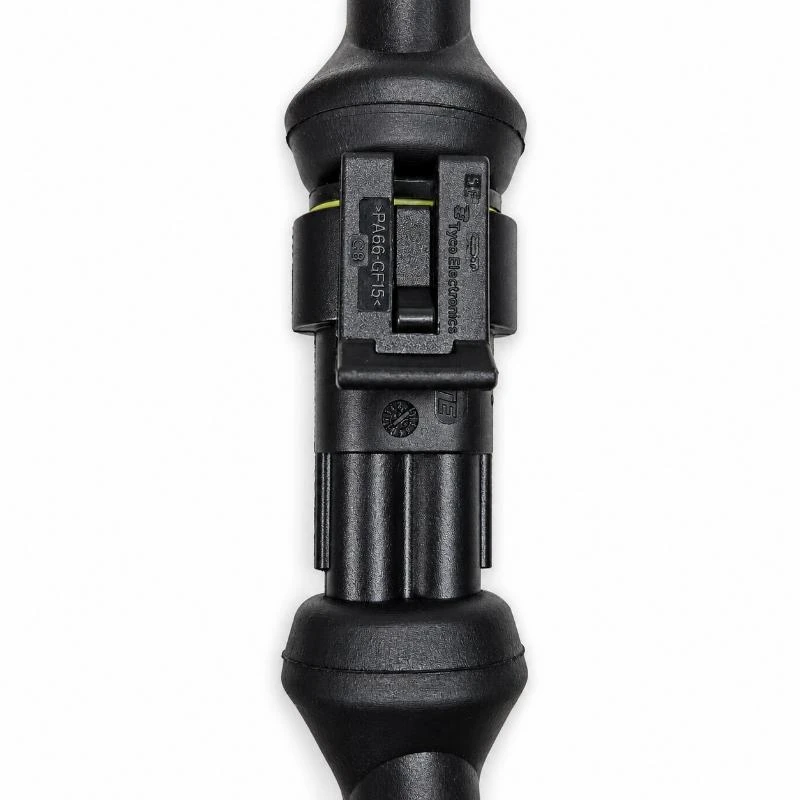

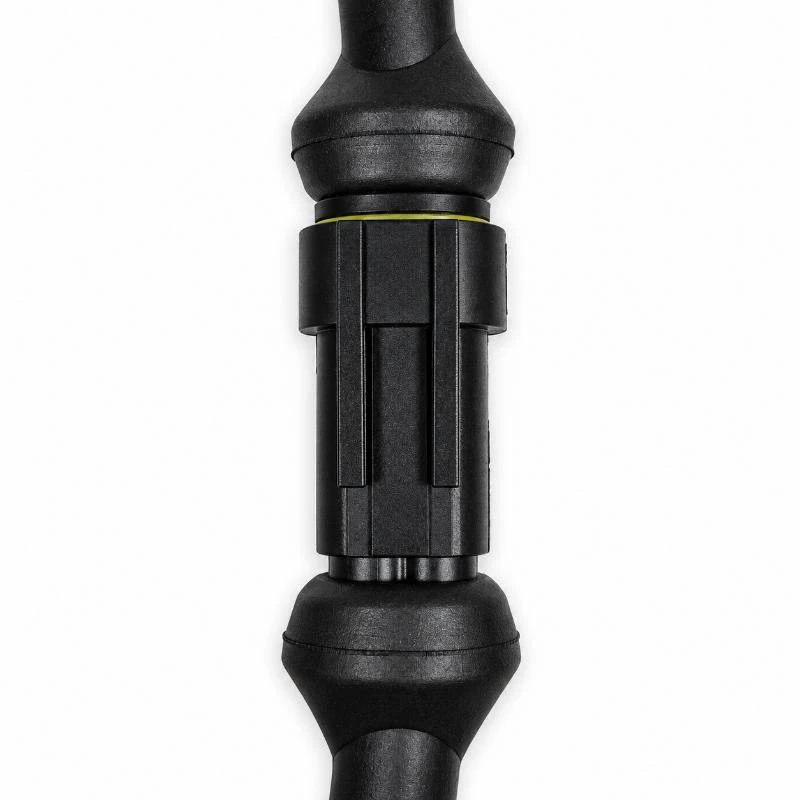

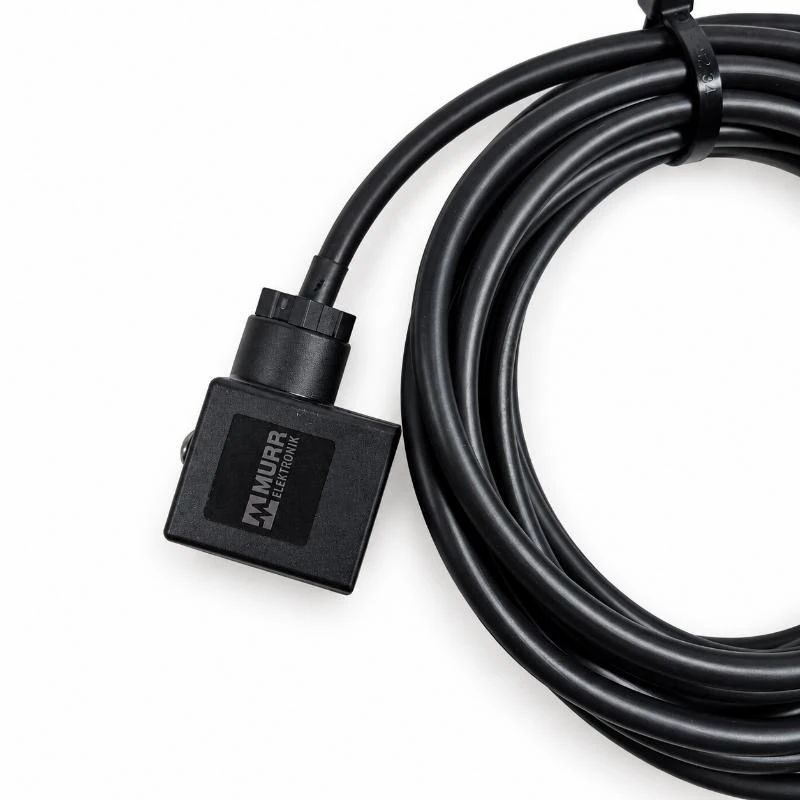

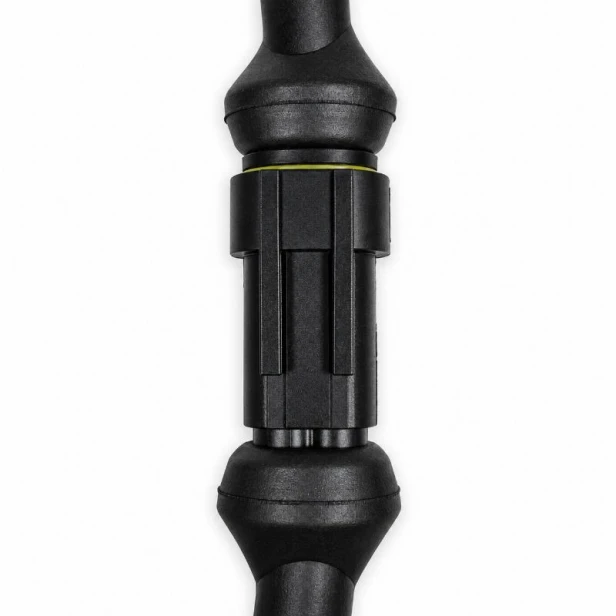

Urządzenie wyposażone jest w przewód zakończony złączem zaworowym DIN typu A. Przewód elektrozaworu połączony jest ze sterownikiem złączem dwu-pinowym Super Seal, co umożliwia szybkie odłączenie sterownika od systemu hydraulicznego.

Wymiary zewnętrzne sterownika: 57×92×22 mm.

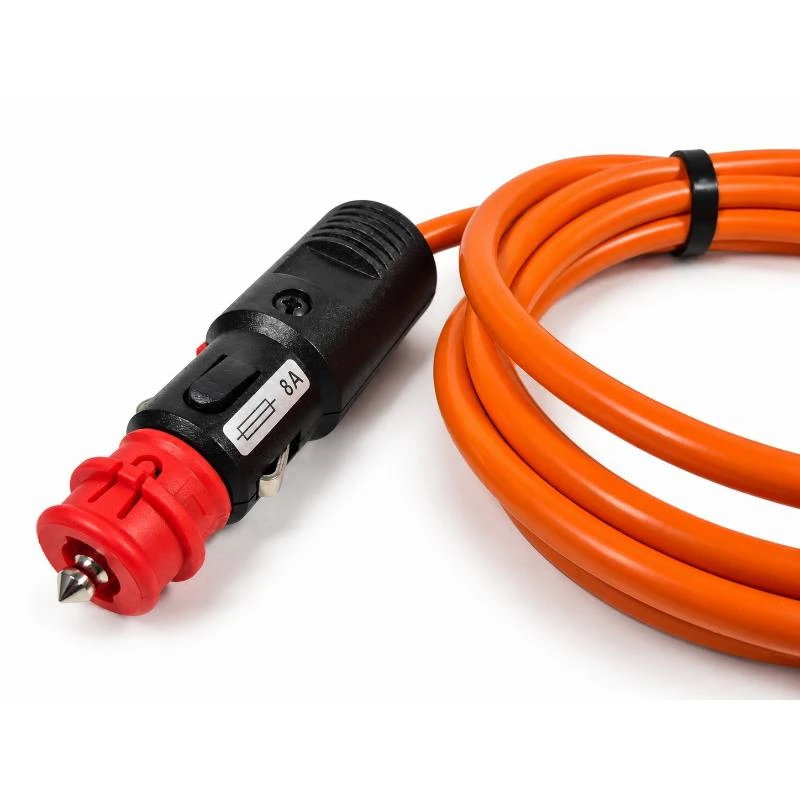

Długość przewodu z wtyczką do zapalniczki 1700 mm.

Długość przewodu z wtyczką do cewki 4700 mm.

Cecha	Opis
Przeznaczenie	Sterowanie elektrozaworami proporcjonalnymi sygnałem PWM bez kompensacji prądowej
Zasilanie	12V lub 24V z gniazda zapalniczki
Obciążenie	do 4A
Wyświetlacz	LED 2×7 seg.
Klawiatura	Membranowa, max. 3 klawisze
Sygnalizacja	LED, max. 1 dioda
Zmiana wartości PWM	Co 1,2,5 i 10%
Ustawianie zakresu pracy	PWM Min. i Max.
Rampa	Start i stop 0-9, 9sek. co 0,1sek.
Częstotliwość PWM	60-250Hz co 10Hz
Mocowanie	Magnes
Wymiary	57 x 92 x 22mm
Temperatura pracy	-20°C do 50°C
Stopień ochrony	IP54
