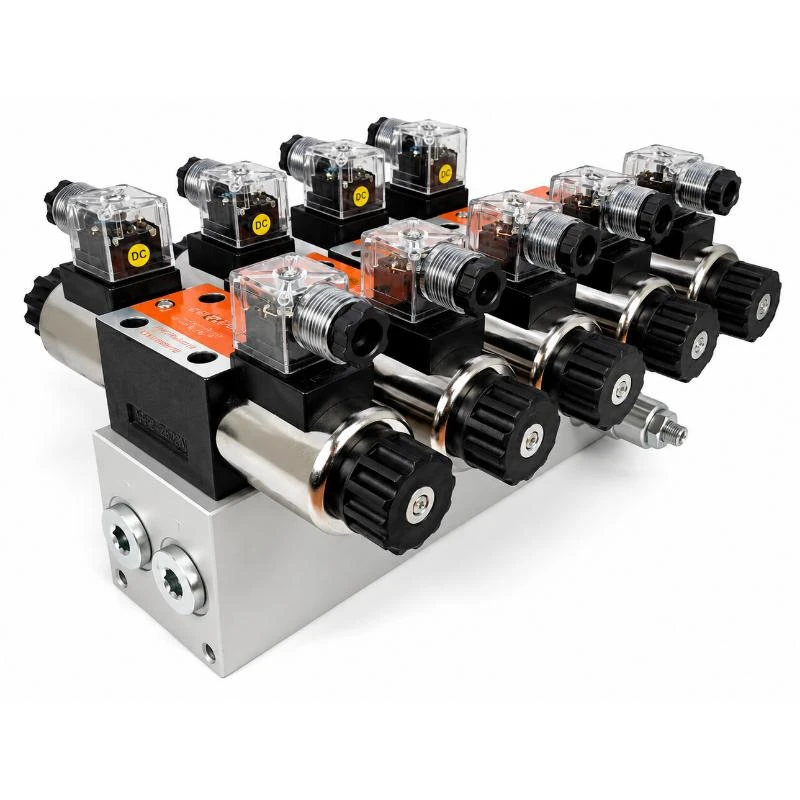

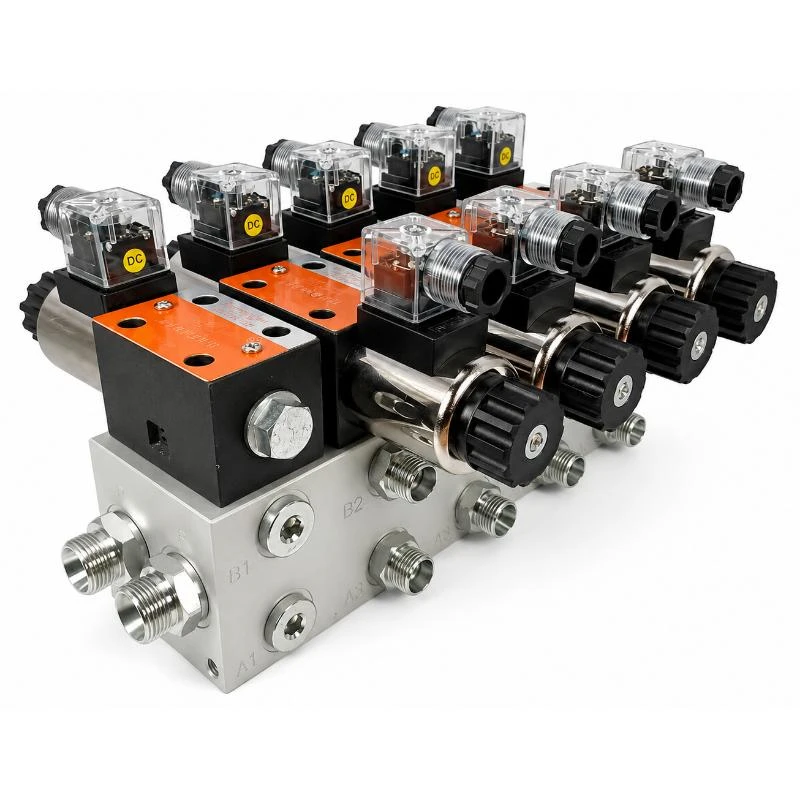

Rozdzielacz hydrauliczny 4 sekcyjny blokowy CETOP 03 NG6 elektryczny 12V

Ten profesjonalny, cztero-sekcyjny rozdzielacz hydrauliczny sterowany elektrycznie napięciem 12V DC to idealne rozwiązanie do układów wymagających precyzji i trwałości.

Dzięki standardowi CETOP 3 (NG6) zyskujesz uniwersalność – bez problemu rozbudujesz go w przyszłości lub wymienisz sam zawór bez konieczności przerabiania całej instalacji.

Specyfikacja Techniczna:

Typ sterowania: Elektryczne (cewki 12V DC)

Liczba sekcji: 4 sekcje

Standard montażowy: CETOP 3 (NG6)

Maksymalny przepływ: do 60 l/min

Gwinty w płycie przyłączeniowej: zasilanie/powrót G1/2", sekcje G 3/8"

Typ suwaka: Trójpozycyjny, centrowany sprężynami (po odcięciu prądu suwak wraca do pozycji neutralnej).

Dwupozycyjny, centrowany sprężyną, sekcja startowa (po odcięciu prądu suwak wraca do pozycji neutralnej).

Modułowa konstrukcja CETOP: Zawór jest montowany do płyty za pomocą 4 śrub.

Jeśli kiedykolwiek uszkodzisz mechanicznie rozdzielacz, wymieniasz tylko sam element górny, bez odkręcania przewodów hydraulicznych!

Uniwersalność zasilania: Cewki 12V idealnie sprawdzają się w hydraulice mobilnej (maszyny rolnicze, budowlane, autolawety, HDS, siewniki, owijarki).

W zestawie otrzymujesz:

Płytę przyłączeniową 5 sekcyjną CETOP 3 (NG6)

Elektrozawór suwakowy NG6 12V - 5 sztuk

Śruby montażowe do zaworów.

Wtyczki elektryczne z diodami LED.

Przyłącza:

1/2"/M22x1,5 - 2 szt.

3/8"/M18x1,5 - 8 szt.

Korek 1/2" - 2 szt

Korek 3/8" - 2 szt

Zasada działania rozdzielacza:

CETOP posiada jedną sekcję startową i cztery sekcje robocze.

Sekcja startowa inaczej odciążająca jest niezbędna, ma za zadanie odciążać pompę podczas gdy nie sterujemy żadnym rozdzielaczem.

Żaden rozdzielacz nie zadziała jeśli na sekcję startową nie będzie puszczony prąd, w związku z tym podłączenie elektryczne musi byc tak skonfigurowane, że każdy sygnał elektryczny puszczony na sekcje robocze musi dotrzeć również do sekcji startowej.

Zasada działania suwaka na sekcji startowej:

 Pozycja 1 odciążająca (dopływ prądu odcięty) cały olej z pompy idzie na przelew.

Pozycja 2 robocza (dopływ prądu otwarty) cały olej z pompy idzie na sekcje robocze.

Zasada dzialania suwaka na sekcji roboczej:

 Pozycja 1 neutralna (dopływ prądu odcięty) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 2 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko cylindra wysuwa się.

Pozycja 3 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko cylindra chowa się.

Z uwagi na bezpieczeństwo towaru w transporcie oraz ograniczenia wynikające z regulaminu firm kurierskich, zestaw wysyłany jest w stanie nieskręconym.

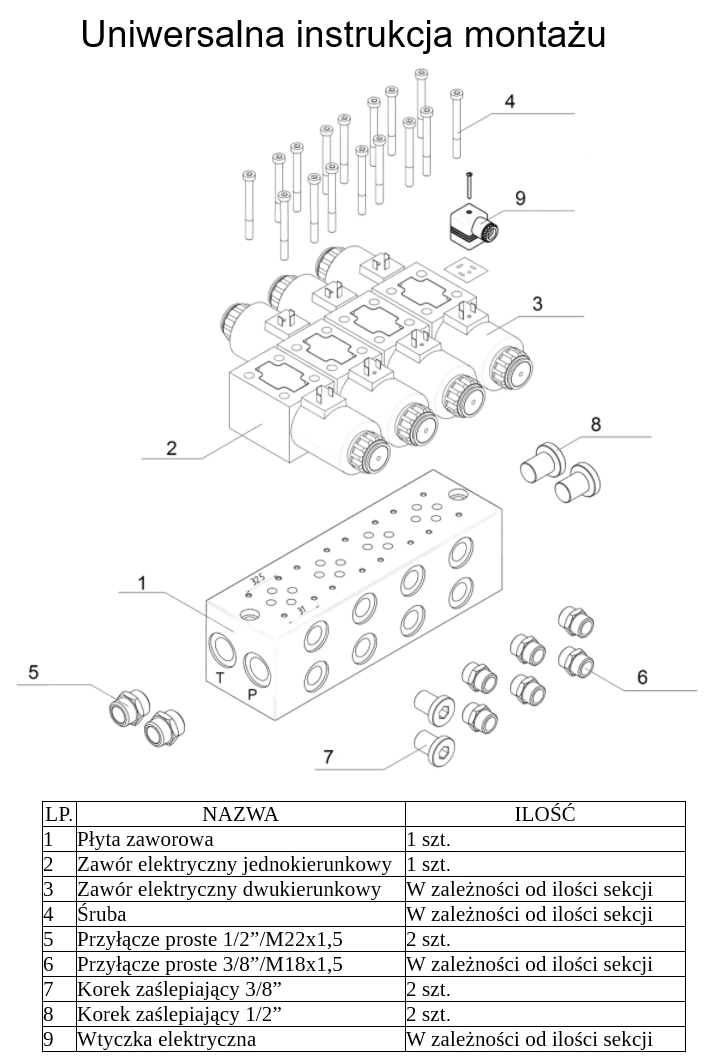

Do zestawu dokładana jest obrazkowa instrukcja montażu wraz z listą poszczególnych elementów wchodzących w jego skład.
